Aufbau des lokalen Netzwerks

Eines meiner Hobbys ist der Aufbau, die Wartung und die Administration des Haus- und Wohnungsnetzwerks. Hier werden die einzelnen Geräte vorgestellt.

Übersicht

An der Homebase™:

manzonas.manzo.local (NAS - Network Attached Storage)
Synology DS718+ | Intel® Celeron J3455 | 1,5 GHz Quad-Core (bis zu 2,3 GHz) | 10 GB RAM | 6 TB HDD-Storage im RAID-1 | btrfs | USB 3.0 | DSM 7.1
backupnas.manzo.local
Synology DS218j | Günstiges NAS als Backupziel
leosnuc.manzo.local (Leos NUC)
ASUS NUC 15 Pro+ | Core Ultra 9 285H | 64 GB RAM | 2 TB NVMe SSD | Windows 11 Pro
geekom.manzo.local (Geekom Mini PC)
GEEKOM Mini PC GT15 Max | Core Ultra 9 285H | 32 GB RAM | 1 TB NVMe SSD | Proxmox VE
xps13plus.manzo.local (Leos Notebook)
DELL XPS 13 Plus 9320 Evo 90P39 | Intel® Core i7-1260P | 3,4 GHz Octa-Core (bis 4,7 GHz) | 32 GB RAM | 1 TB SSD | UHD+ Touch | Windows 11 Home | 1,3 kg
surface4pro.manzo.local (Leos Tablet)
Microsoft Surface 4 Pro | Intel Core m3 | 4 GB | Windows 10 Pro
galaxy-s23-plus.manzo.local (Leos Smartphone)
Samsung Galaxy S23 Plus Smartphone | 256 GB
ovasrv.manzo.local
OpenVPN Access Server | VM | Ubuntu 24.04 LTS
tunnels.manzo.local
VM | Ubuntu 24.04 LTS
megi.manzo.local
Lenovo IdeaPad Z710 | Intel® Core i5-4200M | 2,50 GHz | 4 GB RAM | 128 GB SSD | Windows 10 Home
galaxy-a14s.manzo.local (Megis Smartphone)
Samsung Galaxy A14 Smartphone
avr-x1400h.manzo.local (AV-Receiver)
DENON AVR-X1400H | 7.2 AV-Receiver | HEOS | WLAN | Bluetooth | Dolby Atmos | dtsX
galaxy-j5.manzo.local (Smartphone)
Samsung Galaxy J5 DUOS Smartphone (13,18 cm (5,2 Zoll) Display, 16 GB Speicher, Android 7.0) blau
ue46f6640.manzo.local (Smart-TV im Wohnzimmer)
Samsung UE46F6640 | 46 Zoll | Smart-TV
bdp-s1700.manzo.local (Blu-ray-Player)
Sony BDP-S1700
ue40k5579.manzo.local (Smart-TV im Schlafzimmer)
Samsung UE40K5579 | 40 Zoll | Smart-TV
dnp720ae.manzo.local (Teil der HiFi-Anlage im Arbeitszimmer)
DENON DNP-720AE Netzwerkplayer
hmt600.manzo.local (Internetradio in der großen Küche)
XORO HMT 600
olympia.manzo.local (Internetradio in der kleinen Küche)
Olympia Webradio 200 - ziemlich antiquiert, geht aber noch
m506dn.manzo.local (Netzwerkfähiger s/w-Laser mit integriertem Duplexer)
HP LaserJet Enterprise M506DN (F2A69A) | s/w-Laserdrucker | Integrierter Printserver | Duplexeinheit | 43 S./Min
fb6690cable.manzo.local (WLAN-Router an PŸUR, 500 MBit/s)
AVM FRITZ!Box 6690 Cable
homematic-ccu2.manzo.local (HomeMatic Zentrale)
Zentrale (CCU2) für Hausautomation
connexoon-box.manzo.local
Connexoon Box (Steuerung für die Rollläden)
zyxel-gs1900-24e.manzo.local (Managed Switch)
ZyXEL GS1900-24E Managed Switch (24 Ports, Arbeitszimmer)
zyxel-gs1900-8.manzo.local (Managed Switch)
ZyXEL GS1900-8 Managed Switch (8 Ports, Wohnzimmer)

In Puchheim:

primelnas.slacky.de (NAS - Network Attached Storage)
Synology DS716+II | Intel® Celeron N3160 | 1,6 GHz Quad-Core (bis zu 2,24 GHz) | 2 GB RAM | 4 TB HDD-Storage im RAID-1 | btrfs | USB 3.0 | DSM 6.2
buero2025.slacky.de (Workstation)
Dell Pro Slim QCS1250 | Intel Core i5-14500 | 16 GB RAM | 512 GB NVMe SSD | Windows 11 Pro
raspberrypi.manzo.local (Raspberry Pi 3 B+)
galaxy-tab-a.slacky.de (Tablet)
Samsung Galaxy Tab A T580 25,54 cm (10,1 Zoll) Tablet-PC (1,6 GHz Octa-Core, 2GB RAM, 32GB eMMC, Wifi, Android 6.0) schwarz + Samsung Evo Plus Micro SDXC 128GB
gq43q60t.slacky.de (Smart-TV)
Samsung GQ43Q60T | 43 Zoll | QLED
dnp720ae.slacky.de (DENON DNP-720AE)
Netzwerk-Player
galaxy-s23.slacky.de
Samsung Galaxy S23 Smartphone | 256 GB
galaxy-m30s.slacky.de (Smartphone)
Samsung Galaxy M30s Smartphone (16,21 cm (6,4 Zoll) Display, 64 GB Speicher, Android 9)
hl2150n.slacky.de (Netzwerkfähiger s/w-Laser)
Brother HL-2150N
Brother MFC-L2860DWE (Multifunktionsgerät)
Brother MFC-L2860DWE

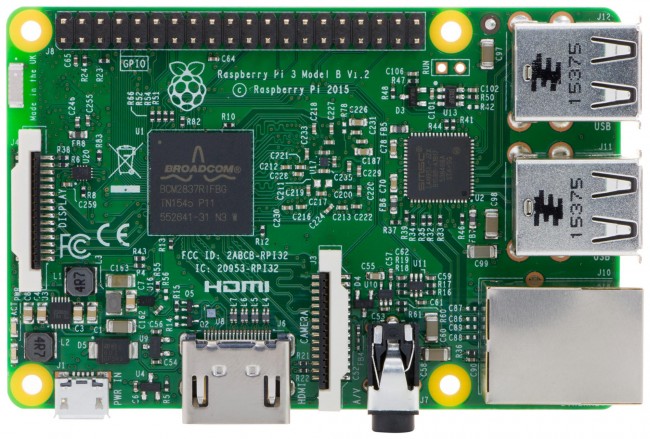

raspberrypi.slacky.de (Raspberry Pi 3 B+)
Raspberry Pi 3 B+ | ARM Cortex-A53 Quad-Core | 1,4 GHz | 1 GB RAM | 32 GB microSD | Gigabit Ethernet
homematic-ccu2.slacky.de (HomeMatic Zentrale)
Zentrale (CCU2) für Hausautomation
wlan-ap1.slacky.de (WLAN Access Point)
TP-Link TL-WA901N
wlan-ap2.slacky.de (WLAN Access Point)
TP-Link TL-WA901ND
fb7590cable.slacky.de (Router)
AVM FRITZ!Box 7590 Cable (GVG 300 MBit/s)

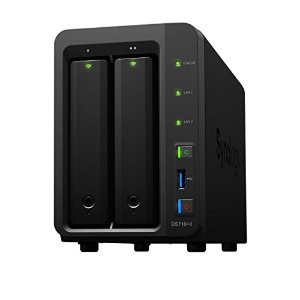

manzonas.manzo.local (NAS)

NAS mit 6 TB effektiv nutzbarem Speicherplatz auf RAID-1. Per Extra-Riegel erweitert auf 10 GB RAM zwecks Virtualisierung.

02/2019
Modell: Synology DS 718+ (DSM 7.1)
RAM: 10 GB (2 GB onboard + Kingston HX318LS11IB/8 8GB DDR3-RAM)
Festplatten: 2x WD60EFRX 6 TB 64MB SATA600
Anschlüsse: 3x USB 3.0, 1x eSATA, 2x Gigabit Ethernet
Link Aggregation: 2 GBit/s LACP-Anbindung via ZyXEL GS1900-24E
USV-versorgt über APC Smart-UPS SMT1500IC (Überwachung macht das NAS via USB)

backupnas.manzo.local (NAS)

"Billiges" NAS zu Backup-Zwecken (RAID-1). Angeschafft, nachdem die bisher für Backups genutzte externe USB-Festplatte verreckt ist (nach nur 125 Betriebsstunden (!!), Januar 2020).

01/2020
Modell: Synology DS 218j (DSM 7.1)
Festplatten: 2x WD30EFRX 3 TB 64MB SATA600

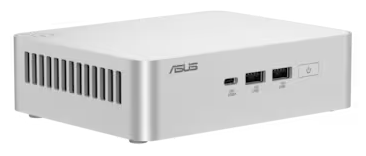

leosnuc.manzo.local (Leos NUC)

03/2026
Headset (primär für SIP-Telefonie): Jabra Evolve 75 MS Duo

Peripherie

TFT: EIZO EV3895-BK FlexScan (UWQHD+, 3840 x 1600 Pixel, 37,5 Zoll, IPS)
HiFi-System: DENON PMA-720AE, DENON DCD-720AE, DENON DNP-720AE an DYNAUDIO Excite X14 Boxen (2.0) - siehe hier
Tastatur: DELL KB212-B
Maus: Logitech M185, schnurlos
USV: APC Smart-UPS SMT1500IC
Überspannungsschutz: Brennenstuhl B 30000
DSLR: Nikon D750 (24 Megapixel, Vollformat FX, 840g)
- Reisezoom: AF-S NIKKOR 24–120 mm 1:4G ED VR (710g)
- Festbrennweite: AF-S NIKKOR 35 mm 1:1.8G ED (305g)
- Festbrennweite: AF-S NIKKOR 50 mm 1:1.8G (185g)
- Festbrennweite: AF-S NIKKOR 85 mm 1:1.8G (350g)
- Festbrennweite/Makro: AF-S Micro-Nikkor 60 mm 1:2.8G ED (425g)
- 2x 64 GB SDXC (SanDisk Extreme Pro)
- Zweiter Akku Nikon EN-EL15
- Adobe Photoshop Lightroom 5.7

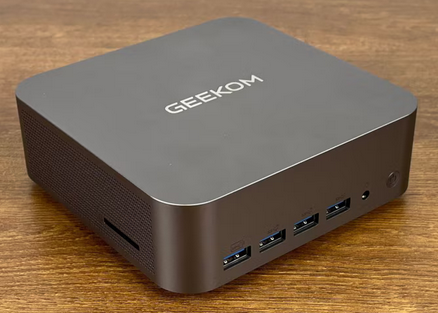

geekom.manzo.local (Geekom Mini PC)

03/2026

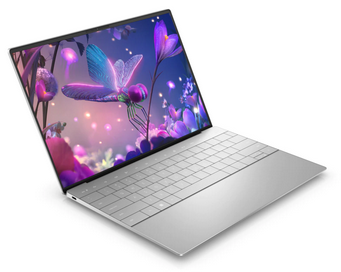

xps13plus.manzo.local (DELL XPS 13 Plus)

09/2022
CPU: Intel® Core i7-1260P (3,4 GHz, bis zu 4,7 GHz, 18 MB Cache, 28 Watt TDP)
Arbeitsspeicher: 32 GB (DDR5-5200)
SSD: 1 TB SSD M.2 PCIe NVMe
Grafik: Intel® Iris Xe
34,0 cm 13,4" (UHD+ Touch 3.840 x 2.400 Pixel)
1,3 kg
OS: Windows 11 Home

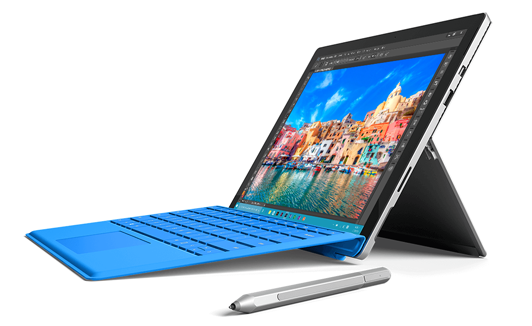

surface4pro.manzo.local (Microsoft Surface 4 Pro)

Windows-Tablet mit Type-Cover Tastatur.

Seit sie alt genug ist, nutzt das unsere Tochter...

10/2016
CPU: Intel Core m3-6Y30
Display: 12,3", 2736 x 1824 Pixel
4 GB Arbeitsspeicher
128 GB integrierter Speicher
OS: Windows 10 Pro

galaxy-s23-plus.manzo.local (Samsung Galaxy S23 Plus)

02/2023
256 GB
Tasche: cellularline
Betreiber: Simply (Drillisch) - 15 GB

tunnel.manzo.local (OpenVPN-Tunnelendpunkt)

Läuft als Debian 9.1 VM auf dem Synology NAS und stellt im lokalen Netz diverse OpenVPN-Verbindungen zu anderen Netzen zur Verfügung.

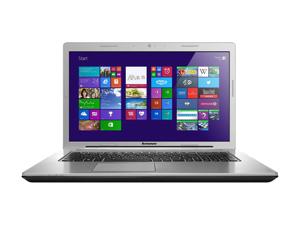

megi.manzo.local (Megis Notebook)

Lenovo IdeaPad Z710
CPU: Intel® Core i5-4200M (2x 2,50 GHz, 3 MB Cache)
Arbeitsspeicher: 4 GByte DDR3-RAM
SSD: 128 GByte A-DATA SX900
Grafik: Intel® HD Graphics 4600 / Nvidia GeForce GT 740M
HDMI, WLAN-n, Bluetooth
DVD±RW Super Multi Double Layer Brenner
17" Full-HD 16:9 LED Display (glänzend)
Aktivboxen: Logitech Z4
Logitech Premium 4-Port USB Hub für Notebook
OS: Windows 10 Home

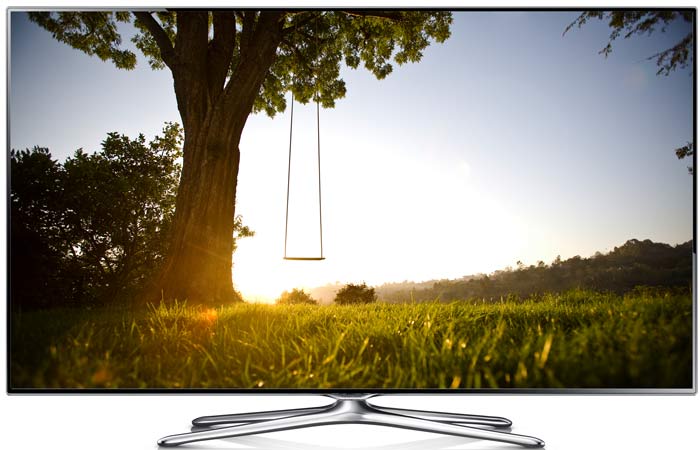

ue46f6640.manzo.local (Smart-TV)

Fernseher im Wohnzimmer.

Samsung UE46F6640
46" Full-HD 16:9 LED Display, 1920 x 1080 Pixel, 117 cm
600 Hz
Smart TV LED Serie 6
Dual Core
Energieeffizienzklasse A+
5.1-System: Denon AVR-X1400H an Dali Zensor Pico 5.1 Boxen
Brennenstuhl BF 30000 Überspannungsschutz mit HF-Filter

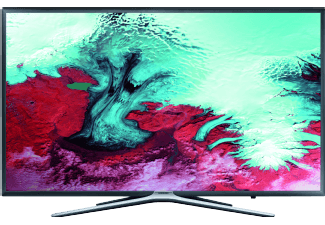

ue40k5579.manzo.local (Smart-TV)

Fernseher im Schlafzimmer.

Samsung UE40K5579
40" Full-HD 16:9 LED Display, 1920 x 1080 Pixel, 101 cm
Smart TV LED Serie 5
Quad Core
Energieeffizienzklasse A
2.0 Micro-Anlage: Denon RCD-M40DAB an Dali Zensor 1 Boxen (gekoppelt via Oehlbach Red Opto Star 2,0m TOSLINK-Kabel)

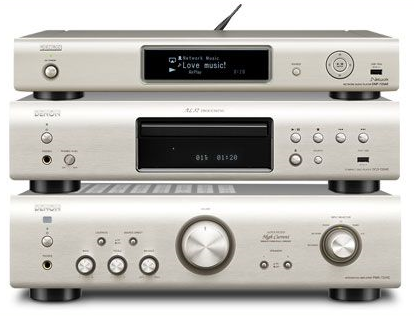

dnp720ae.manzo.local (Teil der HiFi-Anlage)

2x DYNAUDIO Excite X14
DENON DNP-720AE (Netzwerk-Player)
DENON DCD-720AE (CD-Player)
DENON PMA-720AE (Verstärker)
Überspannungsschutz: Brennenstuhl B 30000

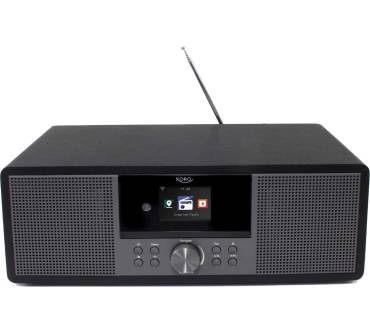

hmt600.manzo.local (Internetradio)

Im März 2021 vergleichsweise spottbillig bei Real geschossen, nachdem die Squeezebox ihren Geist aufgegeben hat.

XORO HMT 600 All-in-One Stereo-Internetradio
Standort: Küche groß
Internetradio, DAB+, UKW, CD-Player, MP3-Streaming, Spotify Connet
ca. 30.000 Sender
6-cm-Farbdisplay
Automatisch dimmende Anzeige und Wecker

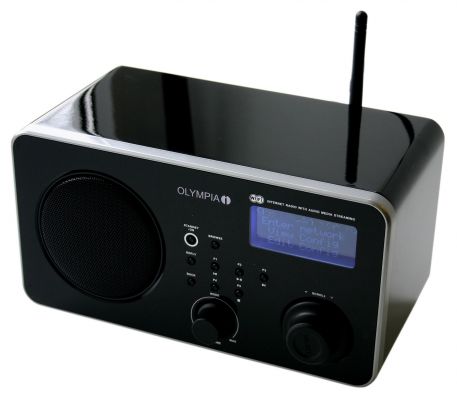

olympia.manzo.local (Internetradio)

Olympia Webradio 200
Standort: Küche klein
Blau beleuchtetes 4-zeiliges Display
Internetempfang von mehr als 10.000 weltweiten Radiostationen
Empfang und Wiedergabe eigener Musikdateien vom PC
Unterstützung aller gängigen Formate: Real, MP3, WMA, AAC

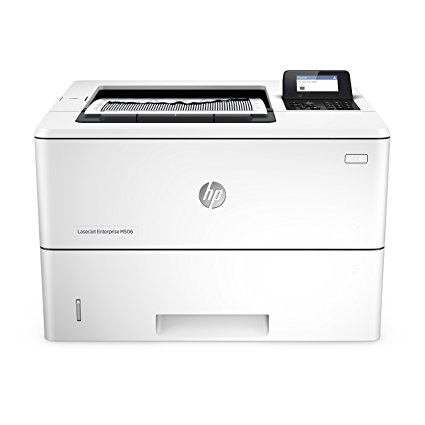

m506dn.manzo.local (Netzwerkdrucker)

Anmerkung: Die nachfolgend vorgestellten Maschinen befinden sich an externen Standorten.

primelnas.manzo.local (NAS)

NAS mit 4 TB effektiv nutzbarem Speicherplatz auf RAID-1.

08/2016
Modell: Synology DS 716+II (DSM 6.2)
Festplatten: 2x WD Red WD40EFRX 4 TB 64MB SATA600
Anschlüsse: 3x USB 3.0, 1x eSATA, 2x Gigabit Ethernet
USV-versorgt über APC Back-UPS PRO RS550 (Überwachung macht das NAS via USB)

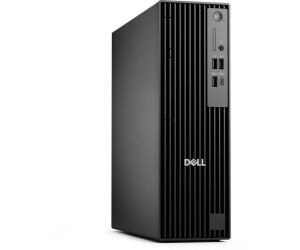

buero2025.slacky.de (Workstation)

09/2025
